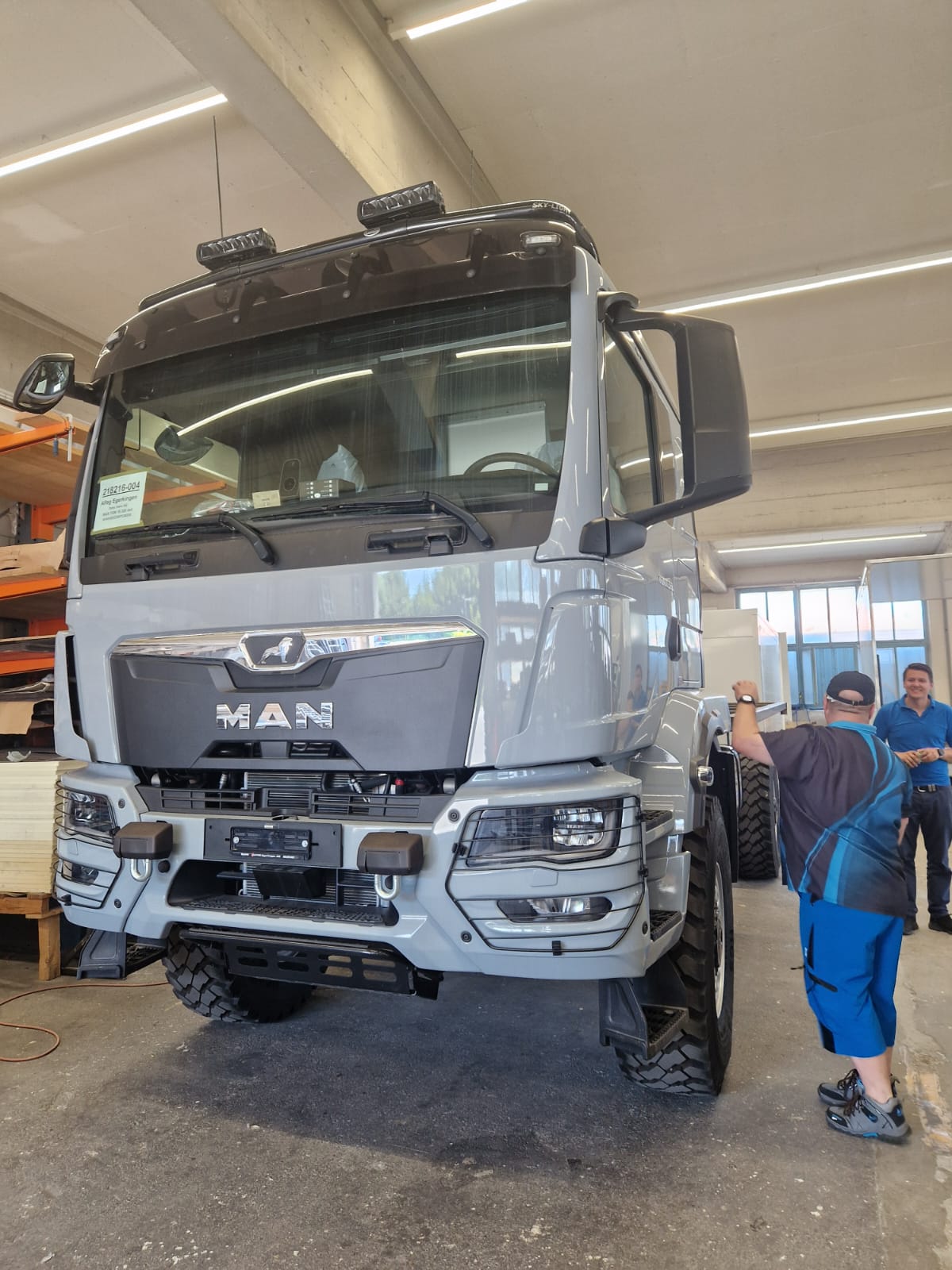

Daten für Aufbau und Zwischenrahmen

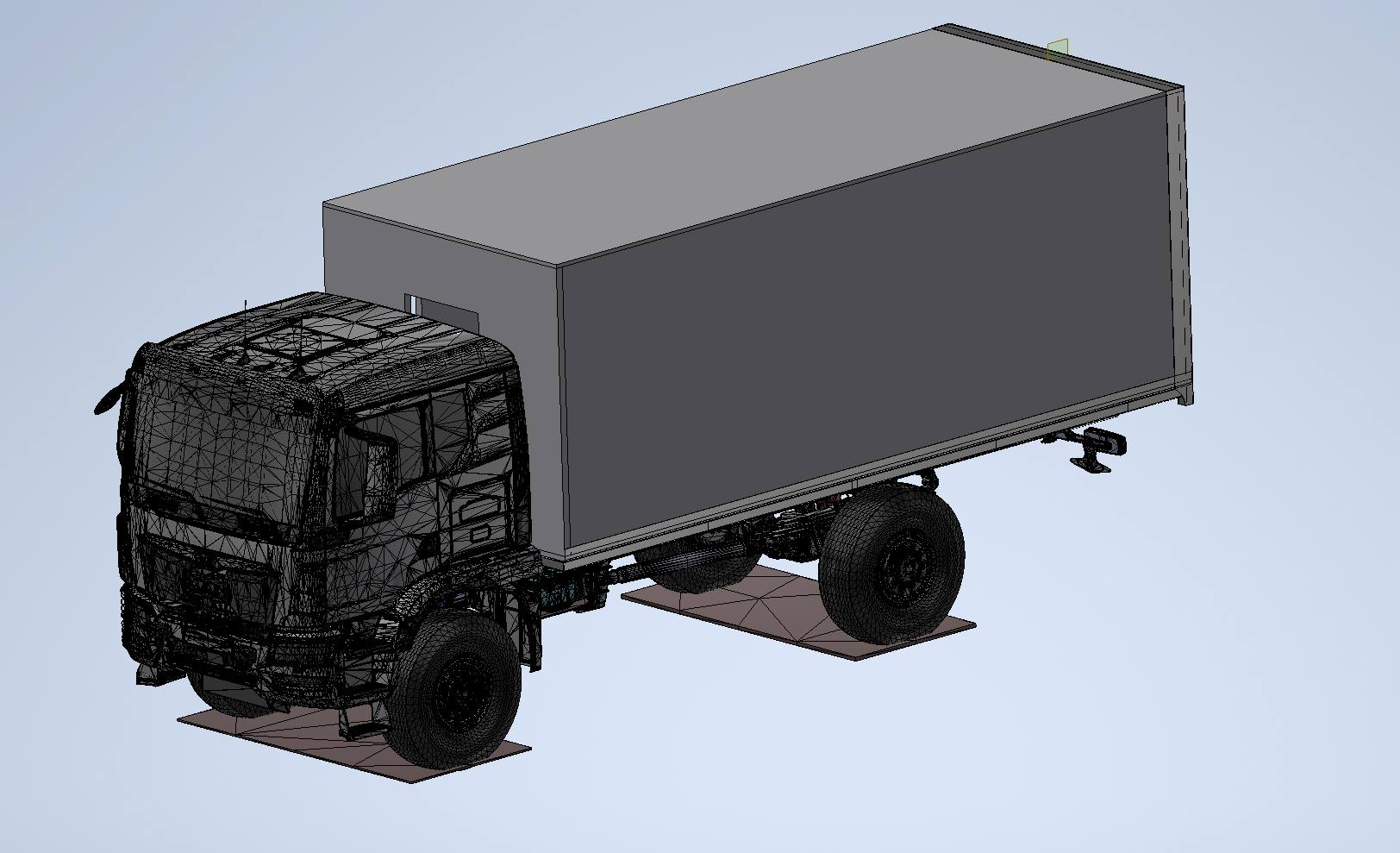

HILFSRAHMEN GELAGERT MIT KOFFERAUFBAU
Abmessungen
- Rahmenhöhe beladen 1250 mm
- Kofferinnenlänge 6300 mm
- Kofferaussenbreite 2542 mm
- Kofferinnenbreite ca. 2422 mm
- Kofferinnenhöhe 2150 mm
- Gesamthöhe ca. 3800 mm
Unterbau
- Aus Leichtstahlprofilen mit den notwendigen Quertraversen verschweisst und verschraubt.
Boden
- Bodenplatte 80 mm dick, isoliert.

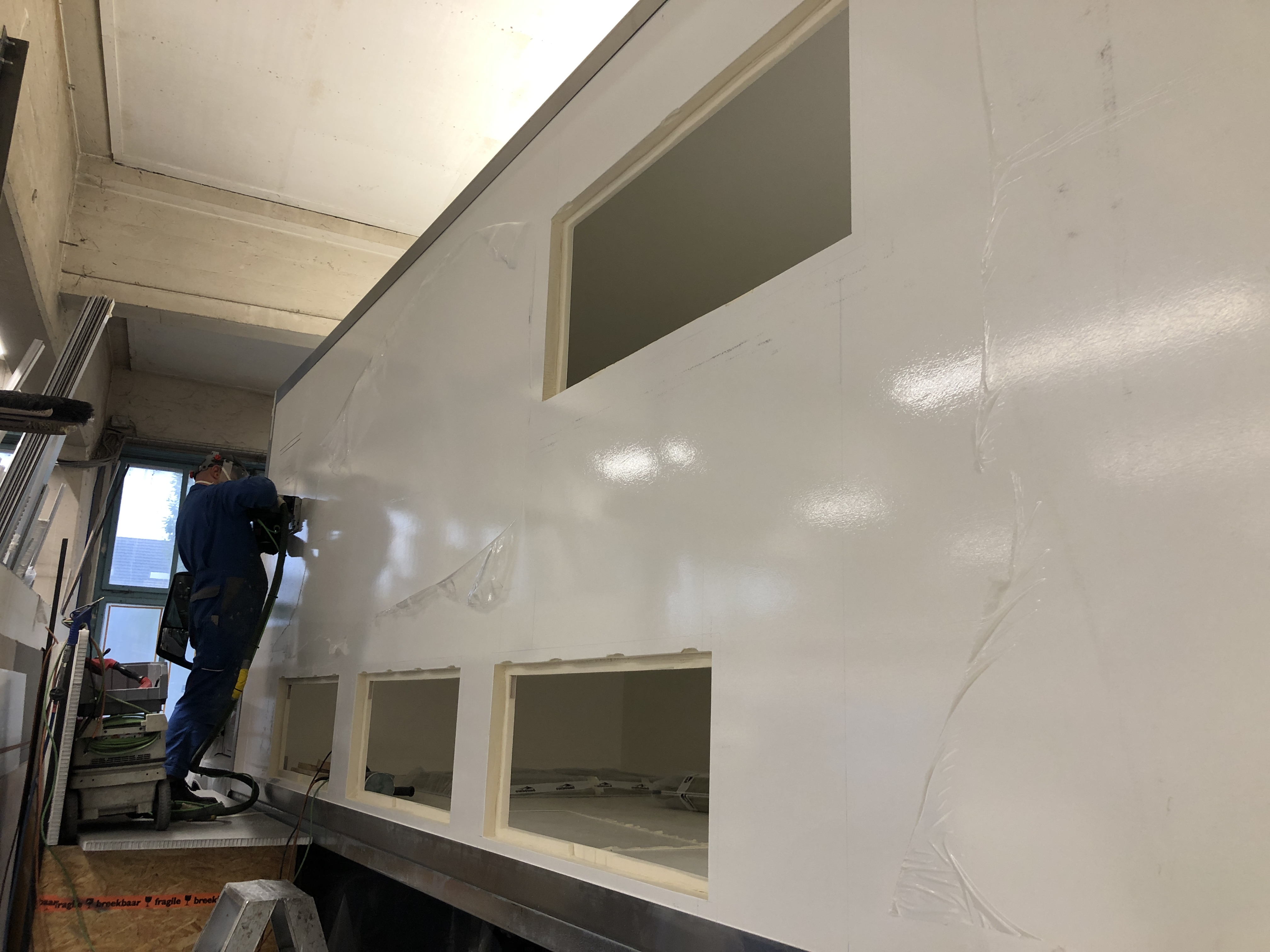

Aufbau
- Kasten in Sandwichplattenbauweise 60 mm dick, isoliert.. Kastenoberfläche PVC weiss RAL 9003, glatt.
Slide
Tür
- der Türe DE-15-EP, HO-PL-15 610x1700 mm, abschliessbar von innen und aussen.
- Position möglichst weit vorne Fahrtrichtung rechts, nach vorne öffnend.
Oberfläche
- Kastenoberfläche weiss glatt PVC weiss RAL 9003.
El. Anlage
- Nach VTS. Rücklichter gut gechützt im Heck eingebaut.
Unterfahrschutz
- Fest mit PWP Aluminiumprofil, Lampen am UFS montiert.

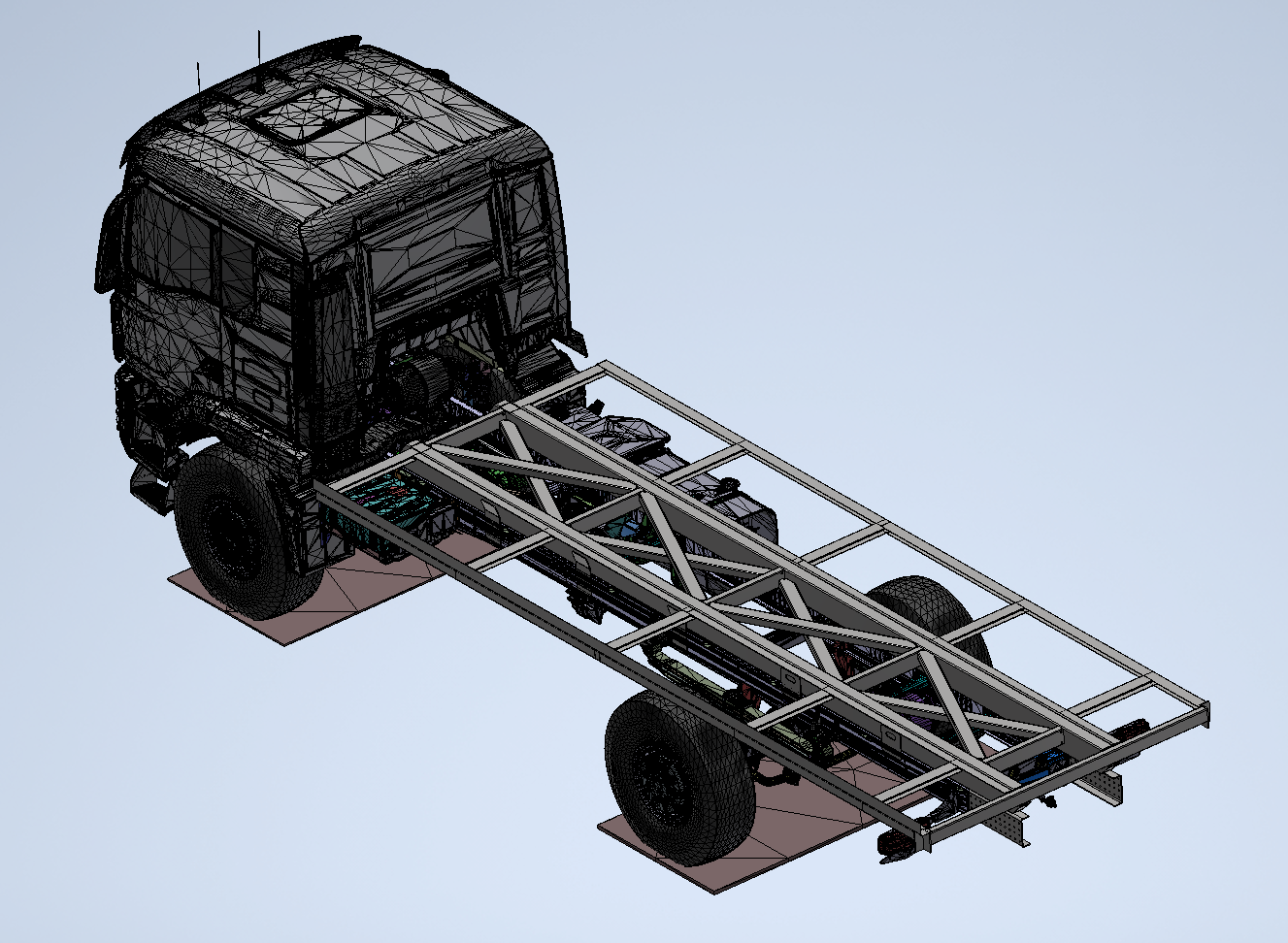

Hilfrahmen
- Hilfsrahmen Federgelagert
- Hilfsrahmen komplett aus Stahlprofilen Feuerverzinkt.
- Seitich sind Schubplatten als Führung bei der Verwindung des Chassis.
- Der Rahmen ist ausgestattet mit mehreren Federlagerungen und einem Festlager für die Aufnahme der Kräfte in Längsrichtung.
- Rahmen möglichst tief Aufgebau max. 200mm. Gesamthöhe sollte nicht ganz ausgereizt werden.
- Einlagen in den Seitenwänden und Dach für die Anbindung von Innenausbau Komponenten.
Div. Zubehör
Div. Zubehör
- Durchstieg vorne in Kofferwand inkl. Faltenbalg als Verbindung zu Kabine.
- Faltenbalg 7mm Neopren, 1140 x 640 mm,
- Farbe: innen dunkelgrau - außen schwarz.
- Distanz: 200 mm,
- Verschränkung: 100 mm
- Gummiverstärkung / Dichtung 40mm Fahrerhausseitig,
- Kofferseitig Fest verklebt.
- Kann Fahrerhausseitig mit Verschlüssen gelöst werden um Kabine zu kippen.
- Türe innen Aufbauseitig bei Durchstig, seitlich öffnend.
- Abschliessbar von beiden seiten.

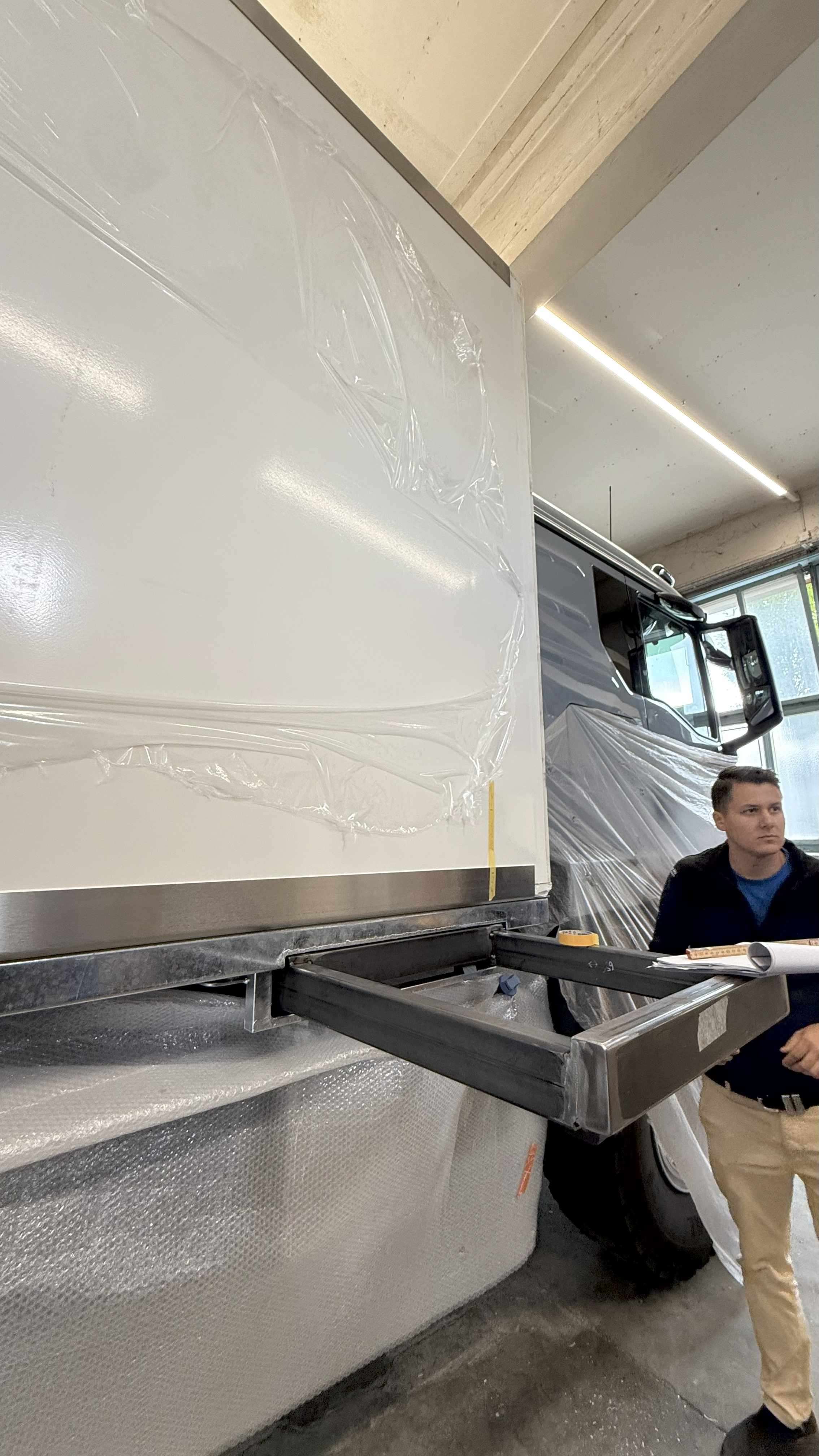

- Einstiegsplattform ausziehbar mit Treppe zum Einhängen.
- Robuste ausführung, mechanisch ausziehbar.
- Plattform läuft in Rohren oder U-Profilen am Unterbau befestigt.
- Treppe ausklapp und am Rand der Plattform um einhängen, seitlich vorne und hinten.
- Abmessung Plattform ca. 600 x 700 mm Stahlverzinkt + Holz.
- Fixpunkte auf dem Dach für die Anbindung von Solarpanels.
- Binderinge im Boden hinten versenkt montiert. Rand von 5 mm
- Demontierbare Plane seitlich am Aufbau links und rechts.
- Deckt den Zweischenraum von Aufbau zu Chassis ab.
- Plane kann am Aufbau eingeschoben werden und über Ösen unten abgespannt werden.
Klappen / Fenster
Klappen / Fenster
- Zweiteilige Klappe hinten am Heck.
- Heckrahmen aus rostfreiem Stahl umlaufend mit den Wänden,
- Dach und Boden verbunden. Das Heck wird in zwei Teile aufgeteilt oberer und unterer.
Obere-Klappe:
- Aus Isolierten Kunststoffschaumplatten.
- Scharnieranbindung am Heckrahmen oben.
- Gasdruckfederunterstützt ca. 100° öffnend.
- Schlaufe oder Stange zum Schliessen der Klappe.
- Klappenhöhe ca. 500 mm
- Drehstangenverschluss innen, verriegelt mit dem Rahmen und den unteren Klappen.
- Kann unabhängig der unteren Türen geöffnet werden.
Untere-Klappe:
- Aus Isolierten Kunststoffwabenplatten.
- Mittig geteilt, Ausführung Flügeltüre.
- Scharnieranbindung am Heckrahmen links und rechts.
- Drehverschluss auf der innenseite in beiden Klappen.
- Rhino Linings Beschichtung auf Heckklappe.
- Rutschfest mit Einstreuen von Korund (Sandähnlich)

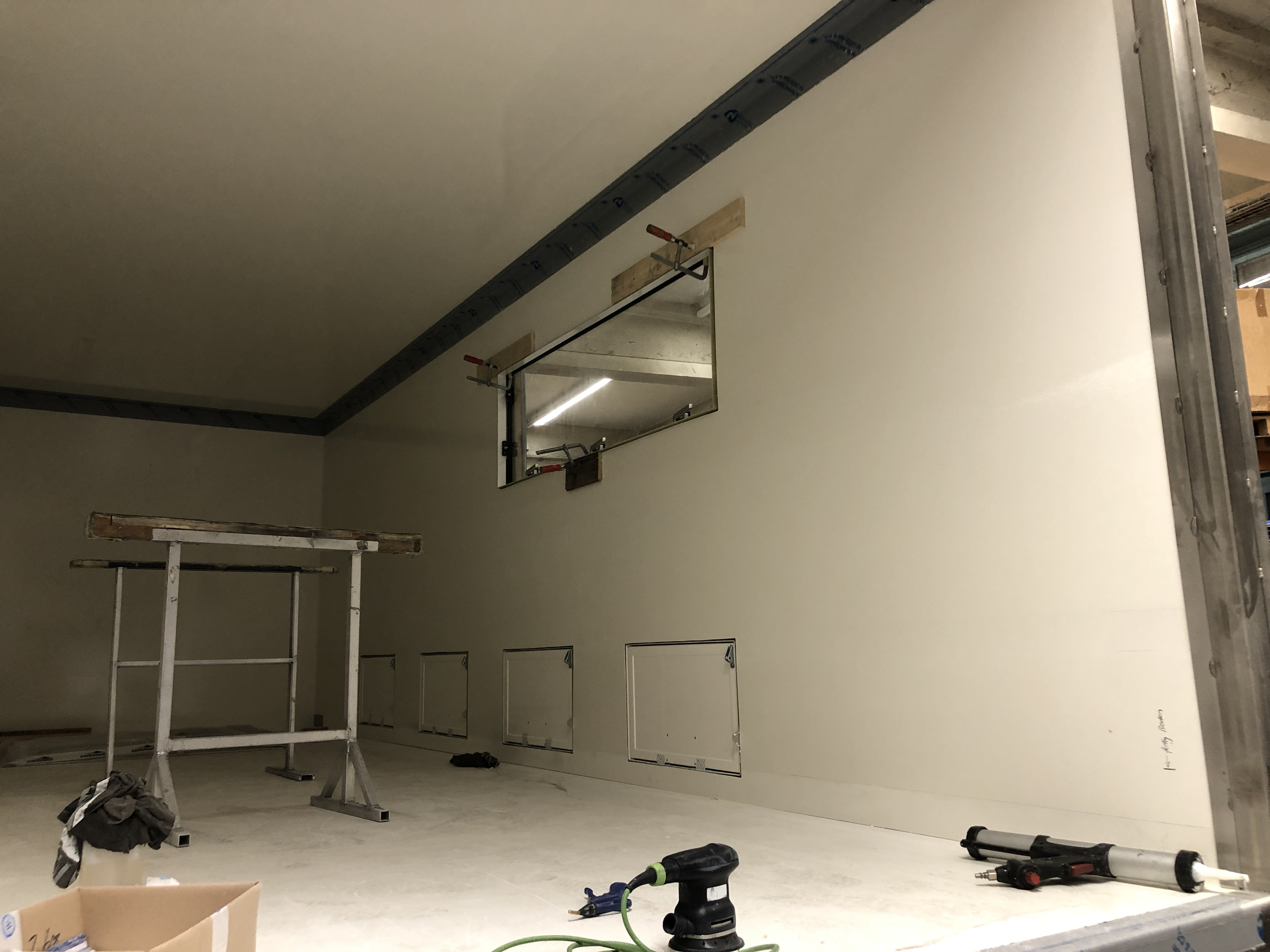

Ausschnitt und Montage von angeliefertem Fenster
1 x RA-50 1700x550 CP-50 Abdeckplatte CH-50 FM
2 x RA-42 1200x500 CP-42 Abdeckplatte CH42 FM
1 x RA-03 460x330 CP-03 Abdeckplatte CH-03 FM
Klappen
3 x LU-35 990x400
4 x LU-20 650x400
Hebebühne
Hebebühne
- Hebebühne ZEPRO Z 2000-175 MIL, siehe unten Bild.
- 1x Aussenbedienung in Staukasten hinten rechts.
- 1x Innenbedienung wird an Rohbau besprochen.
- Hebebühnenmontage am Fahrgestell.
- Montage von angelieferter Hebebühne mit Montagesatz.
- Inkl. Montage einer angelieferten Aussenbedienung.
- Position der Hebebühne wird an die Ladefläche angepasst, so dass diese als Terrasse genutzt werden kann.
- Durch das hohe Anbaumass wird die Plattform nicht bis auf den Boden ragen oder nur wenn schräg gestellt ist.
- Reserveradhalter aus Stahl verzinkt an Hebebühnenplattform
- Herstellen und montieren. Mit Gelenk oben und Verriegelung unten.
- Kleiner Stützfuss unten, damit die Plattform auf dem Halter abgestützt werden kann.
- Zusätzliche mechanische Verriegelung der Plattform am Aufbau im geschlossenen Zustand.
- Vorbereitung der Plattform für Geländer.
- Rundum in der Plattform werden Hülsen eingeschweisst.
- Steckbares Geländer aus Alu in HB-Plattform.
- Genaue Ausführung wird noch besprochen.
- Gummipuffer auf der Türe oder Rahmen aussen,
- dienen als Anschlag der Hebebühne und schützen den Aufbau vor Beschädigungen.
- Unterfahrschutz mechanisch verstellbar.
- Verschiebeeinrichtung verläuft horizontal unter der Hebebühne.
- Bei bedarf kann der Unterfahrschutz eingeschoben werden um den Böschungswinkel zu verbessern.
- Anhängerkupplung mit Kugelkupplung 3.5 to
ZEPRO Z 2000-175-MIL
Staukästen / Verkleidung
Staukasten / Verkleidung
- Die Staukästen werden nicht tiefer als der bestehende Dieseltank am Chassis verbaut
- Alu-Riffelblech Kotflügel roh über Hinterachse montiert.
- Abstand möglichst gross zu Rad für Schneeketten.
- Diesel-Tankverkleidung in Alu-Riffelblech roh, seitlich und oben. Seitlich demontierbar mit APS Halter.
- Adblue-Tankverkleidung in Alu-Riffelblech roh, seitlich und oben. Seitlich demontierbar mit APS Halter.
- Eigenbau Werkzeugkiste aus Alu-Riffelblech roh inkl. Bodeneinlage und 1x Tablar aus Holz.
- Den Platzverhältnisen angepasst rechteckig.
- Position links und rechts vor Hinterachse.
- Eigenbau Werkzeugkiste aus Alu-Riffelblech roh inkl. Bodeneinlage und 1x Tablar aus Holz.
- Den Platzverhältnisen angepasst mit Abschrägung hinten.
- Positon links und rechts hinter Hinterachse.
- Seitlicher Unterfahrschutz komplett verkleidet, angepasst an Bestehende Teile wie Tank und Werkzeugkisten.
- Lücken werden mit Alu-Riffelblech roh verkleidet.
- Zwischen den Achsen von Kotflügel zu Kotflügel, wird auf die Höhe des Chassis-Rahmens alles geschlossen sein.
- Verblechung seitlich muss demontierbar sein.
Lackierung
Lackierung
Lackierung der Alu-Riffelblechteile unten in RAL 9005 Tiefschwarz Teile werden vorgängis Sandgestrahlt.
Beinhaltet:
- Seitlicher Unterfahrschutz aussen
- Tankverkleidungen Diesel/ Adblue aussen
- Werkzeugkisten nur Deckel aussen
Lackierung des Koffers komplett inkl. Dach in RAL 7000 Fehgrau
Beinhaltet:
- Seitenwände
- Stirnwand
- Heckklappen
- Dach
Lackierung der Hebebühnenplattform in RAL 7000 Fehlgrau
Material Outpound
Material Outpound:
1 x RA-50 1700x550
1 x CP-50 Abdeckplatte
1 x CH-50 FM
2 x RA-42 1200x500
2 x CP-42 Abdeckplatte
2 x CH42 FM
1 x RA-03 460x330
1 x CP-03 Abdeckplatte
1 x CH-03 FM
3 x LU-35 990x400
4 x LU-20 650x400
1 x DE-15-EP 610x1700
1 x HO-PL15
Slide
Werksatt
Slide

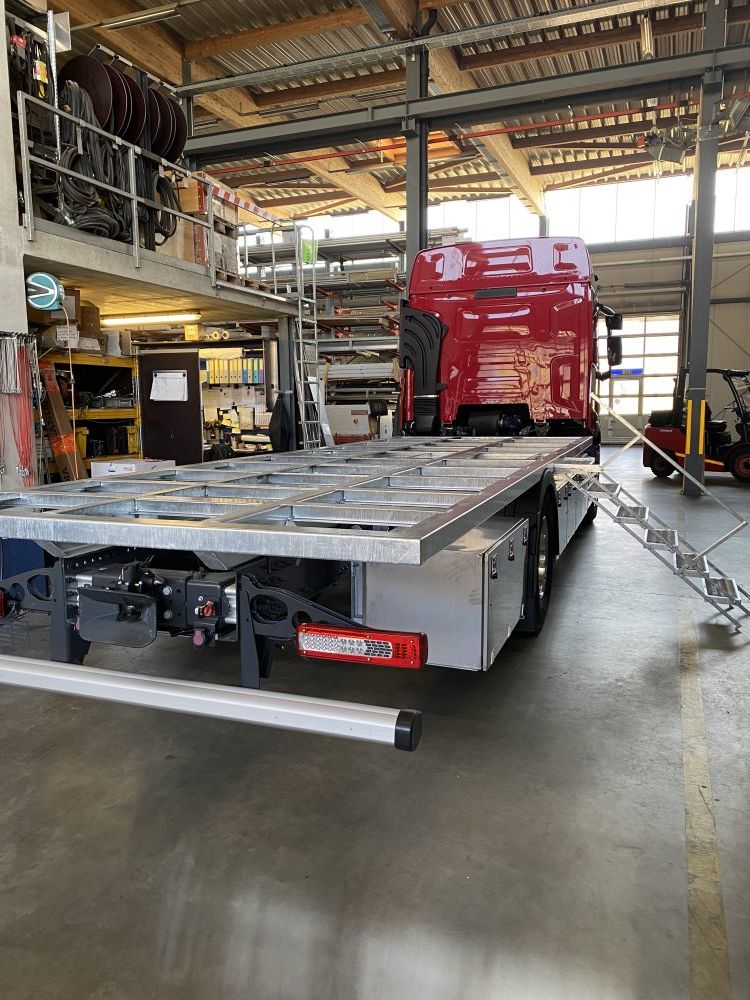

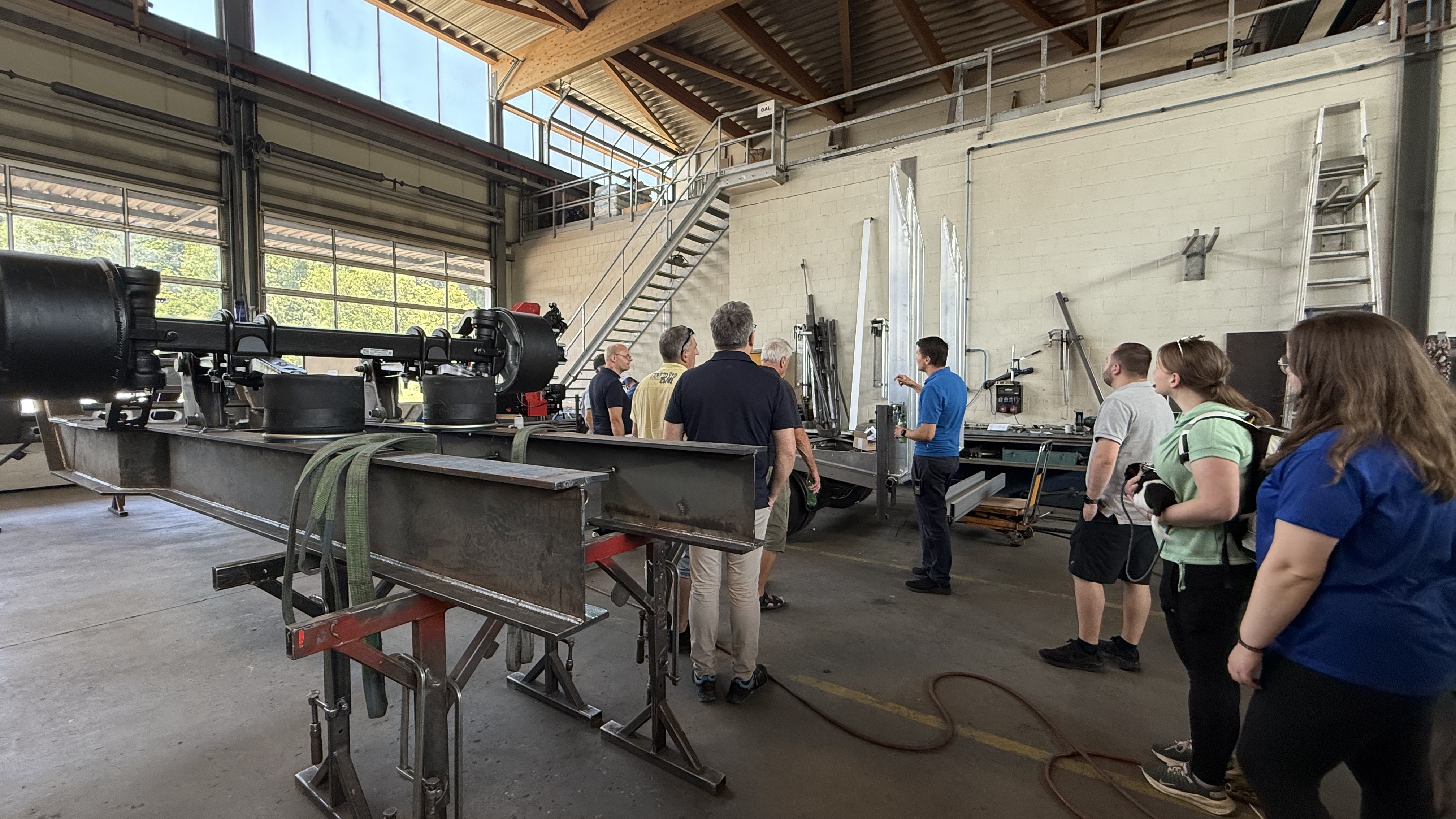

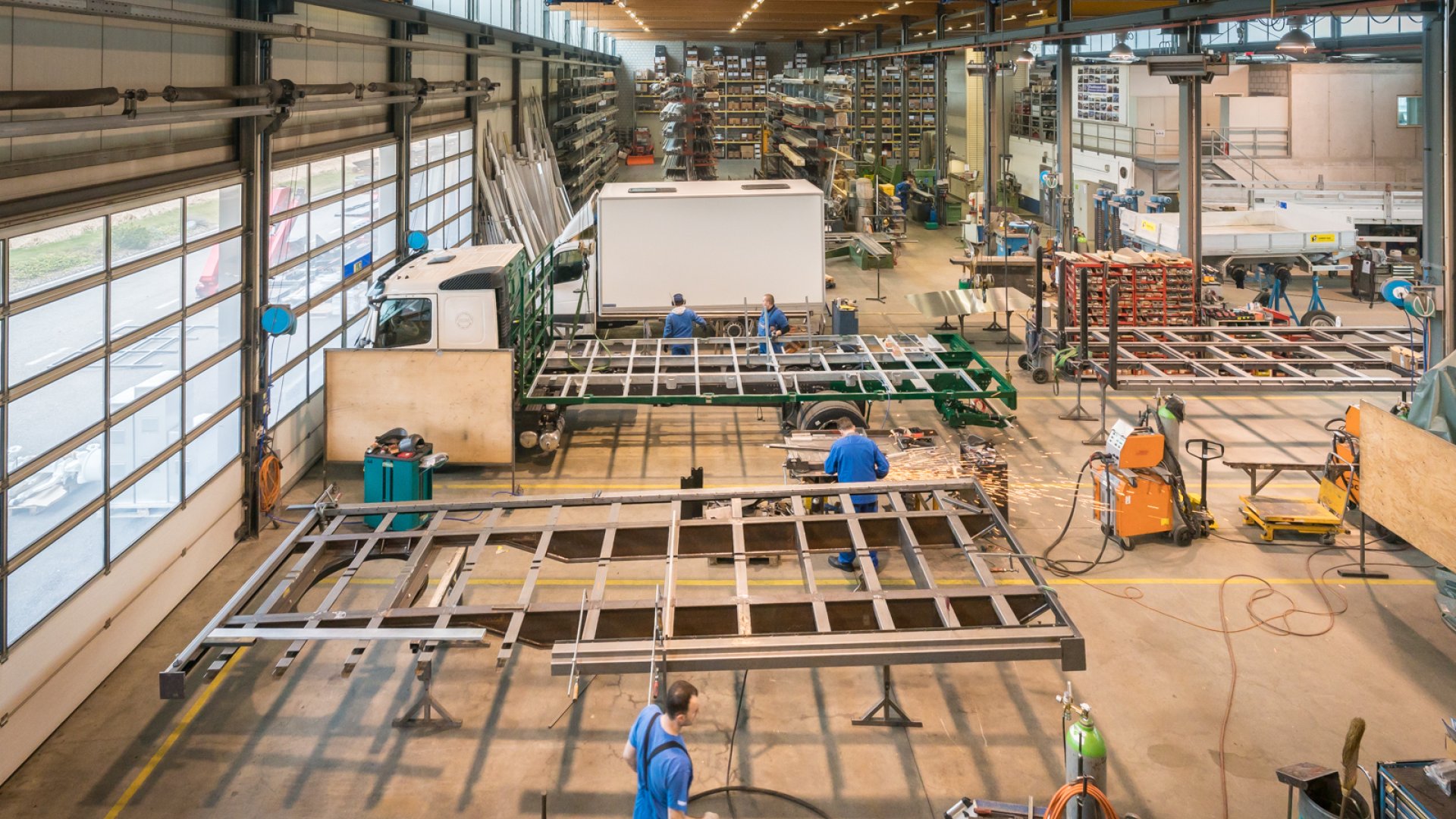

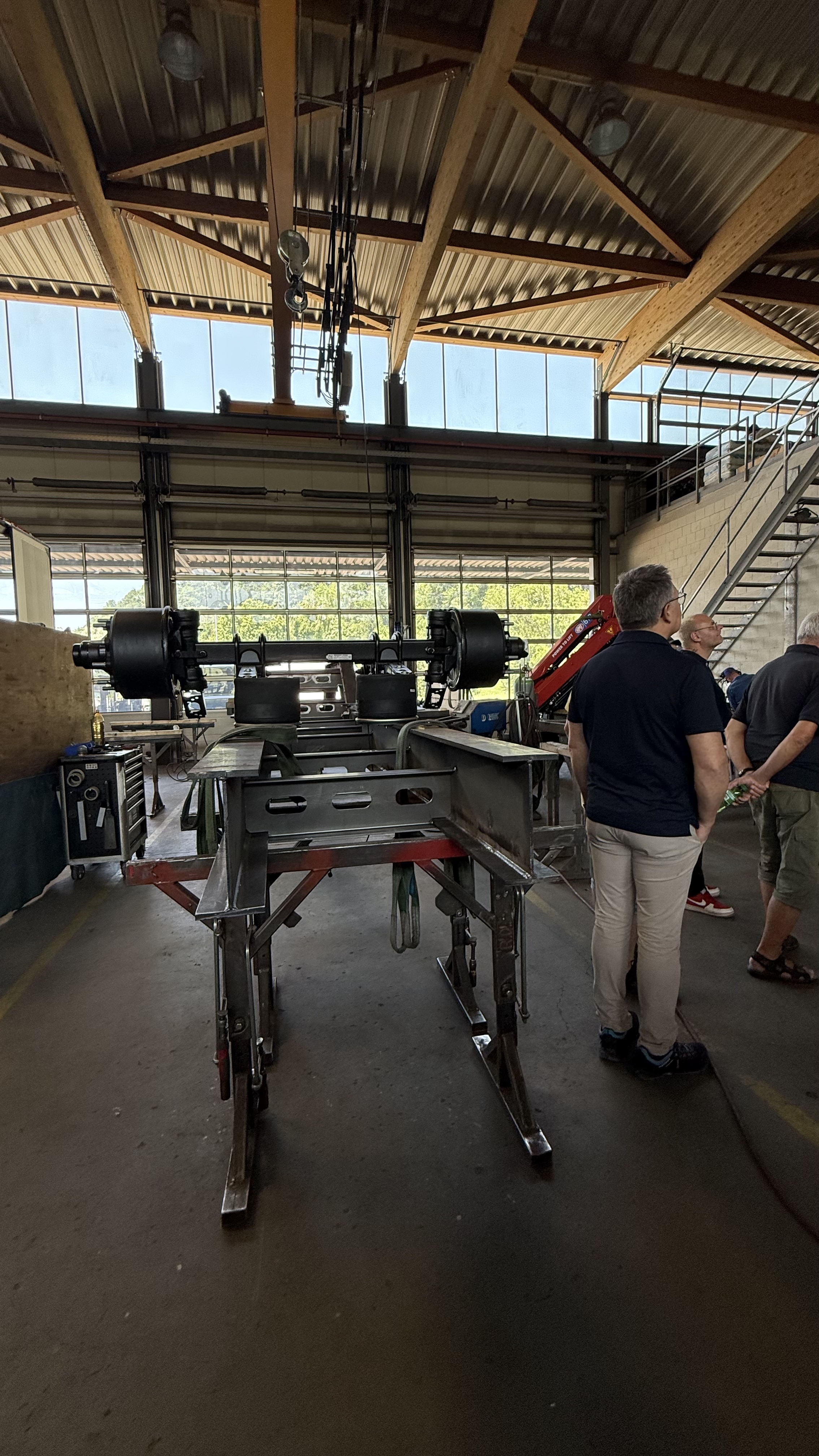

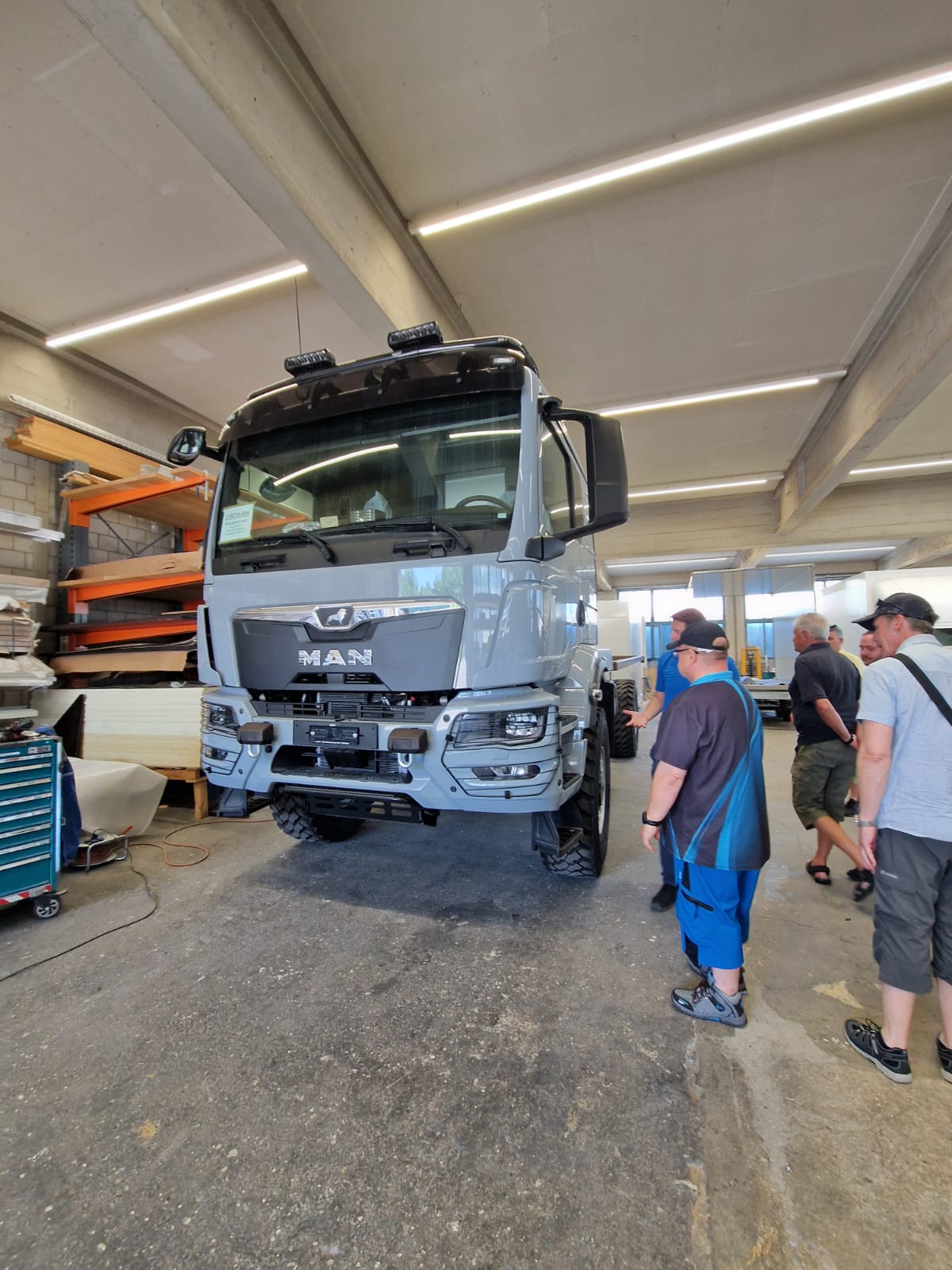

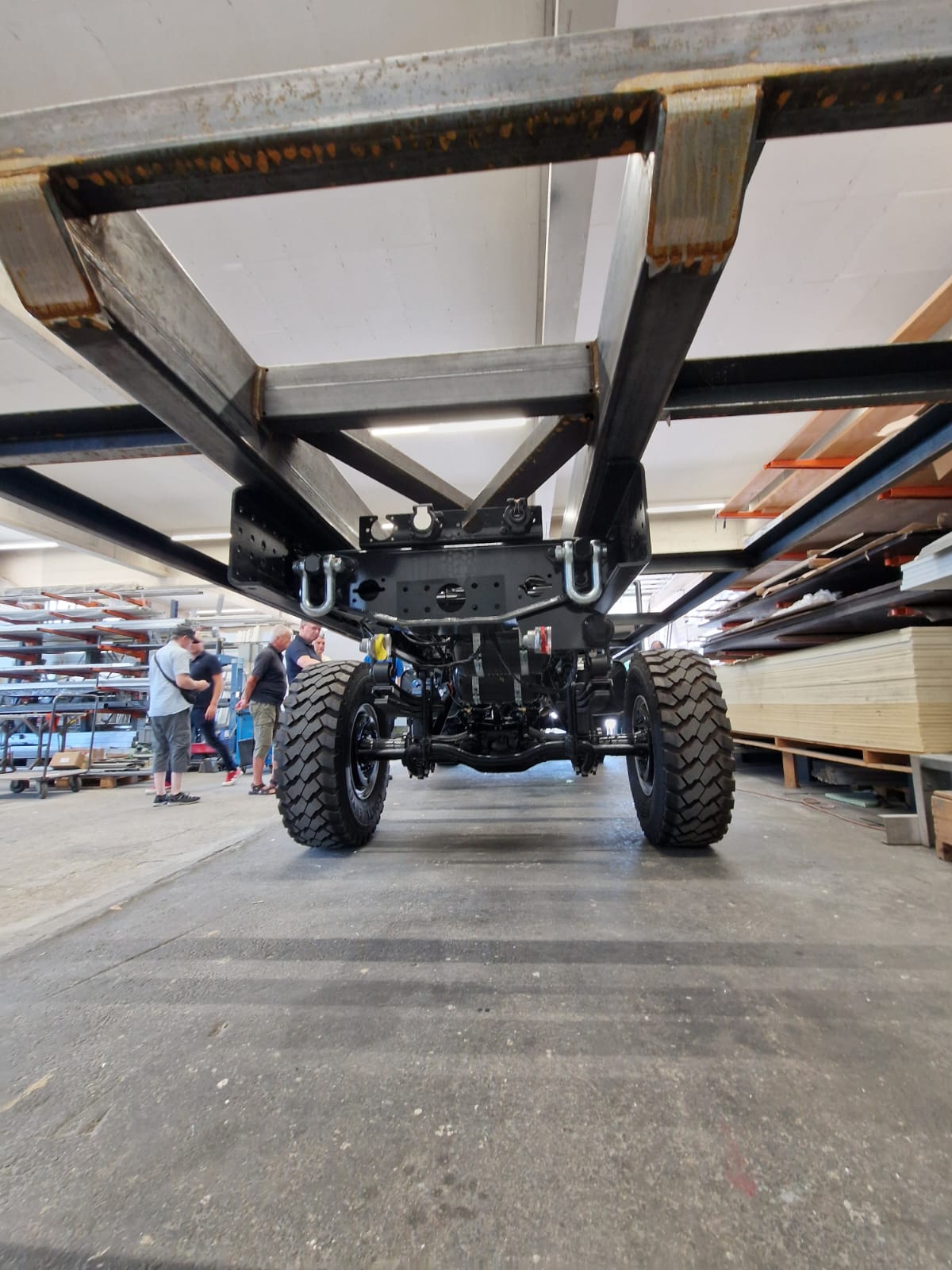

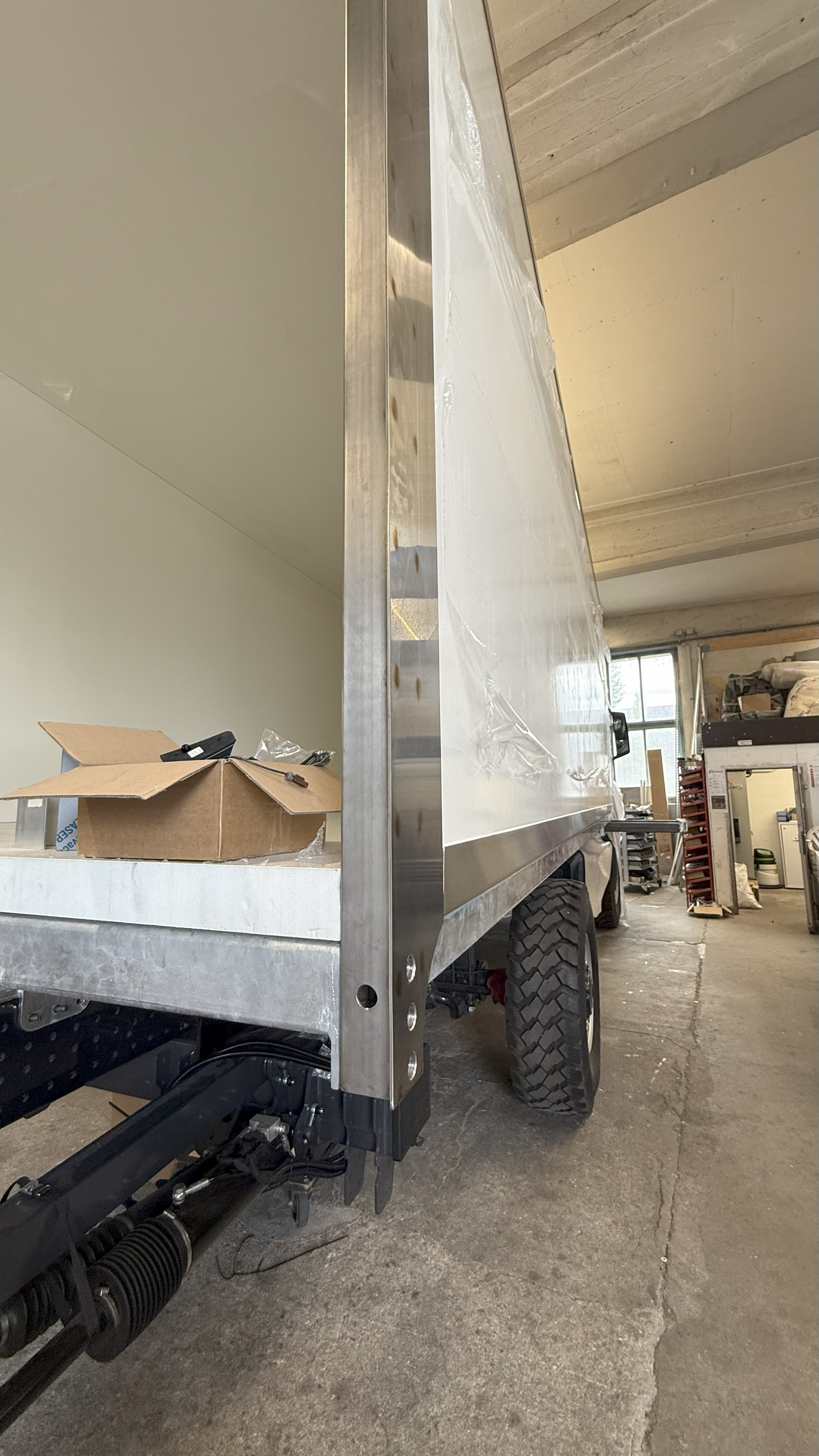

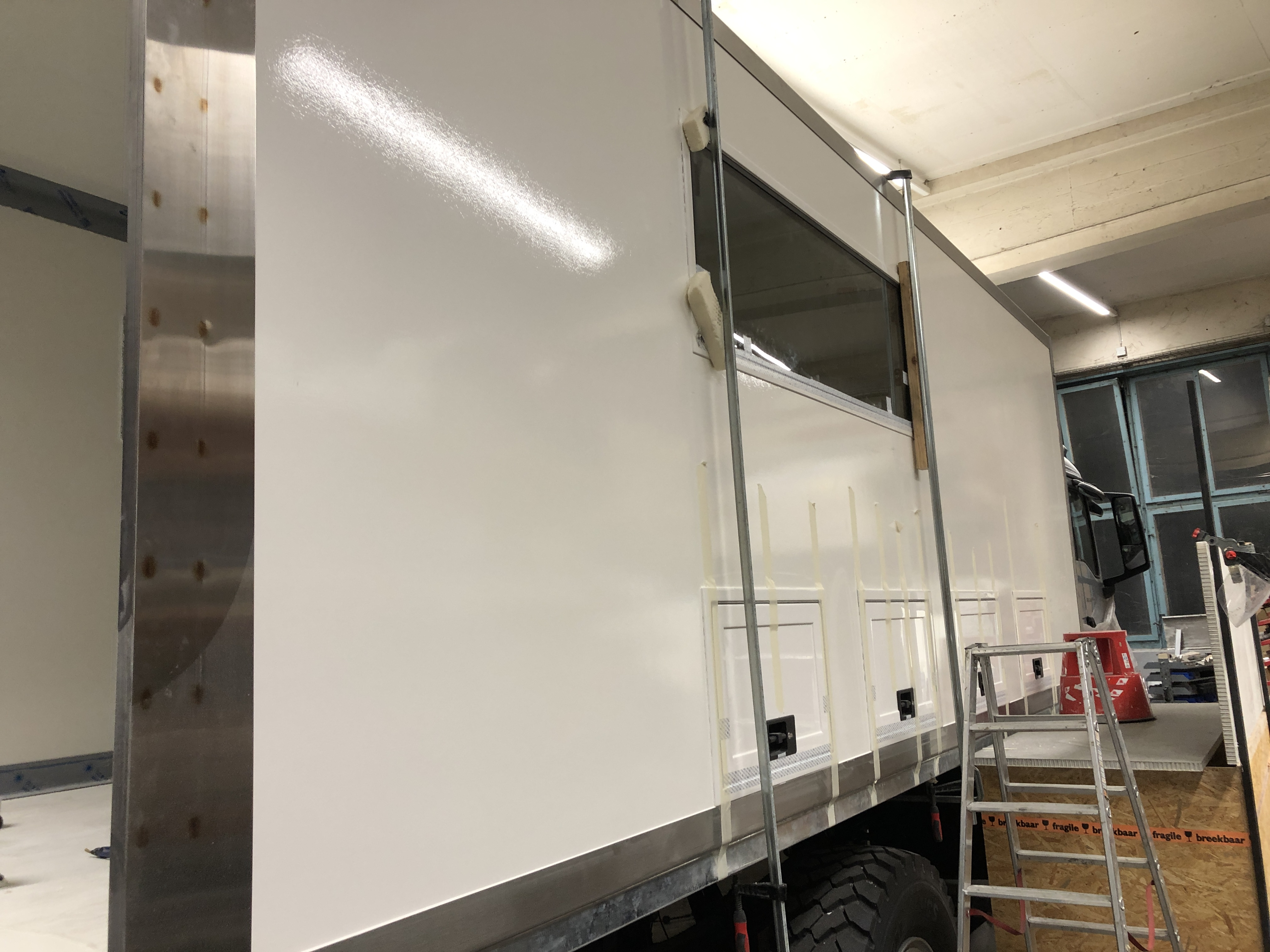

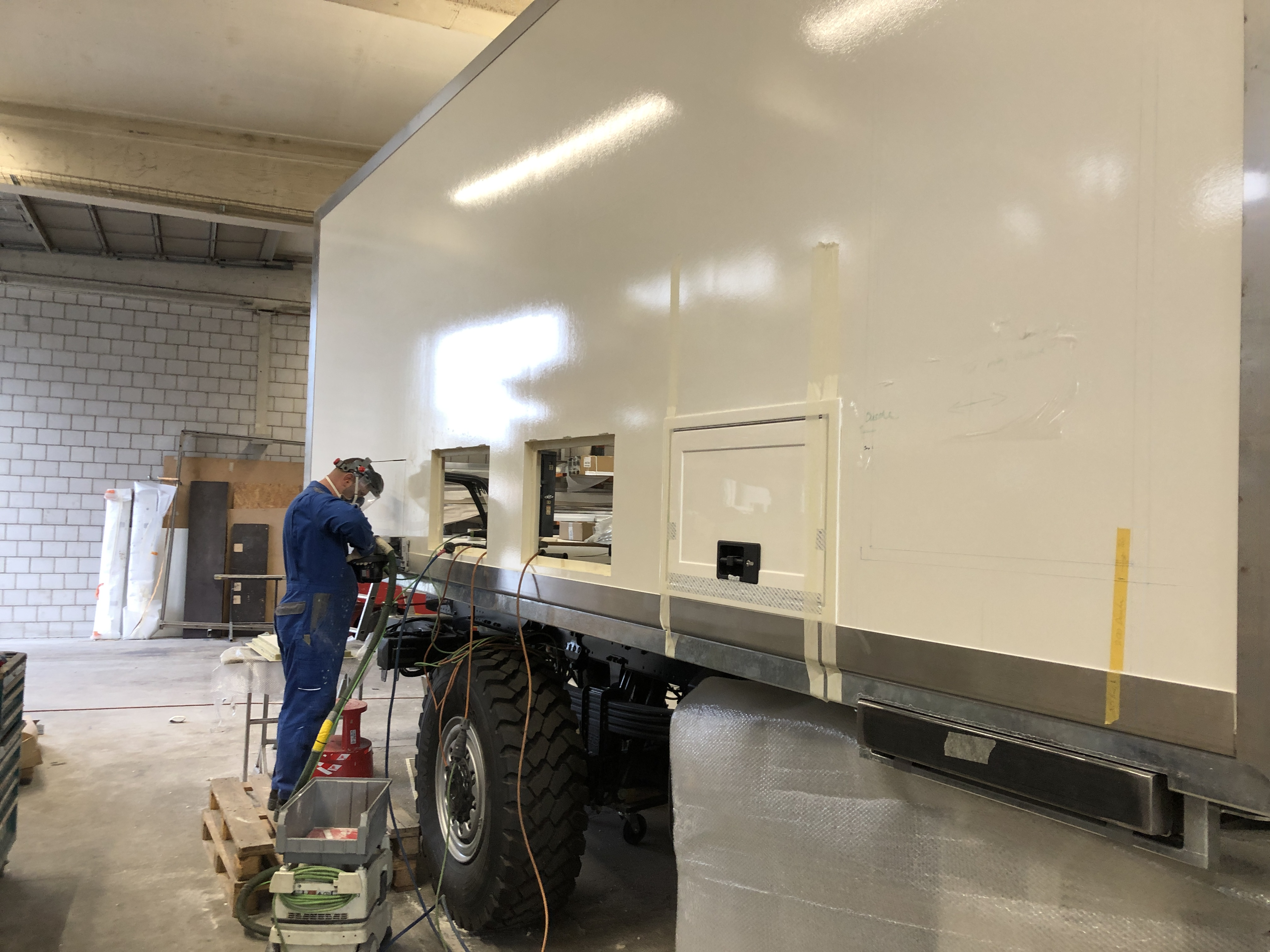

Werkstatt, Hilfrahmenbau.
Slide
Slide
Slide
Slide
Slide
Werkstatt, Hilfrahmenbau.
Slide
Werksatt
Slide
Werkstatt, Hilfrahmenbau.
Slide
Slide
Slide
Slide

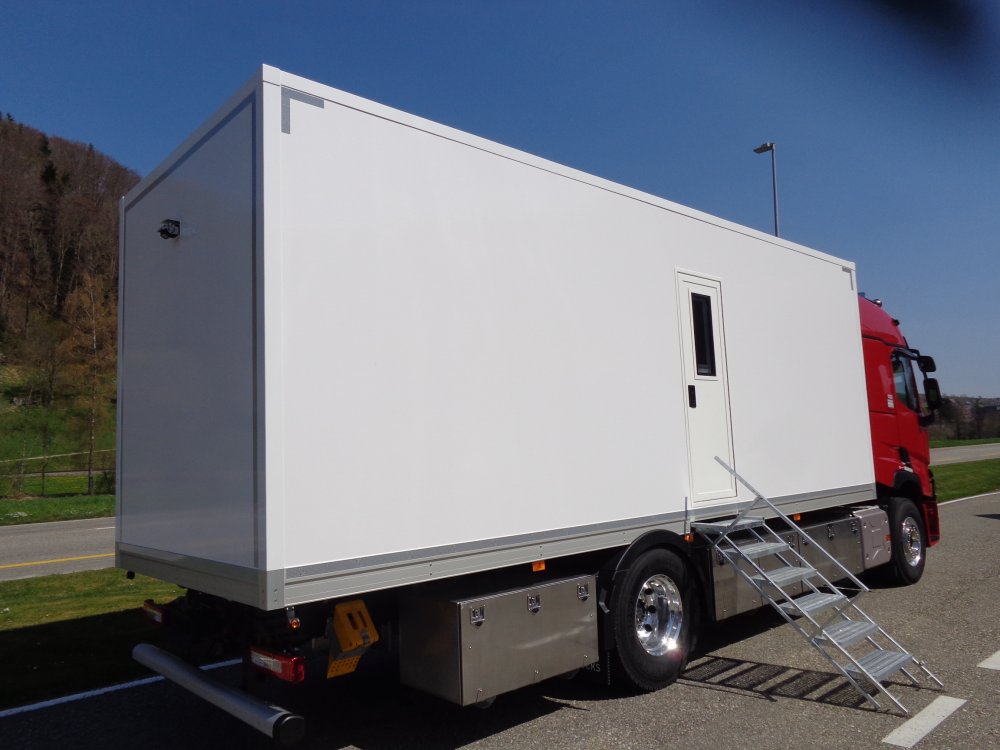

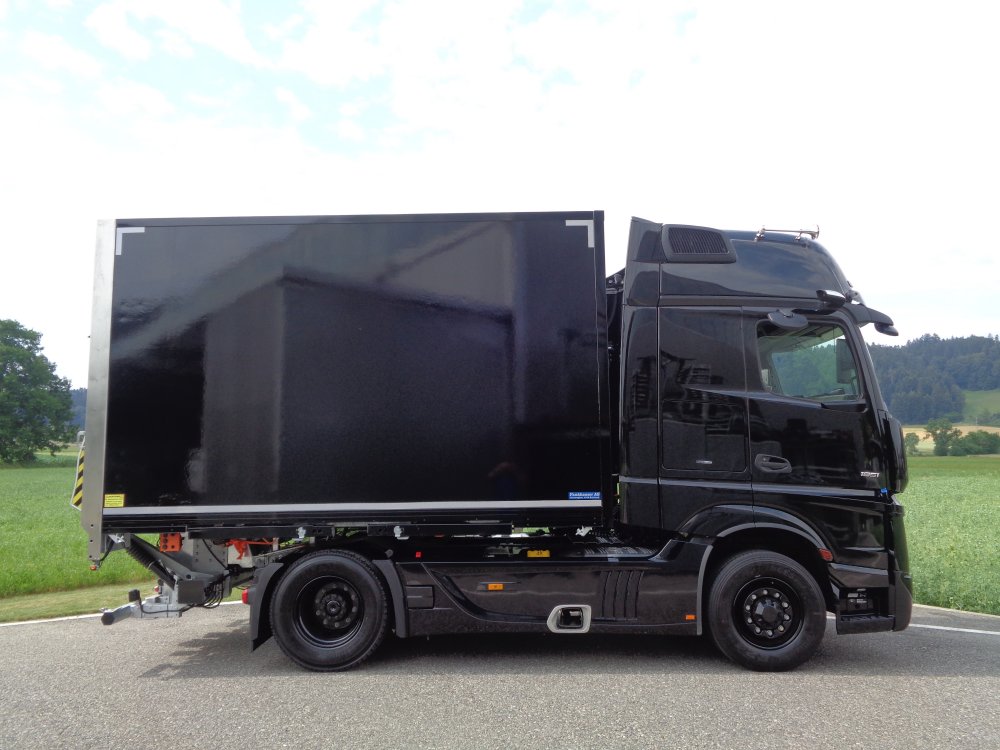

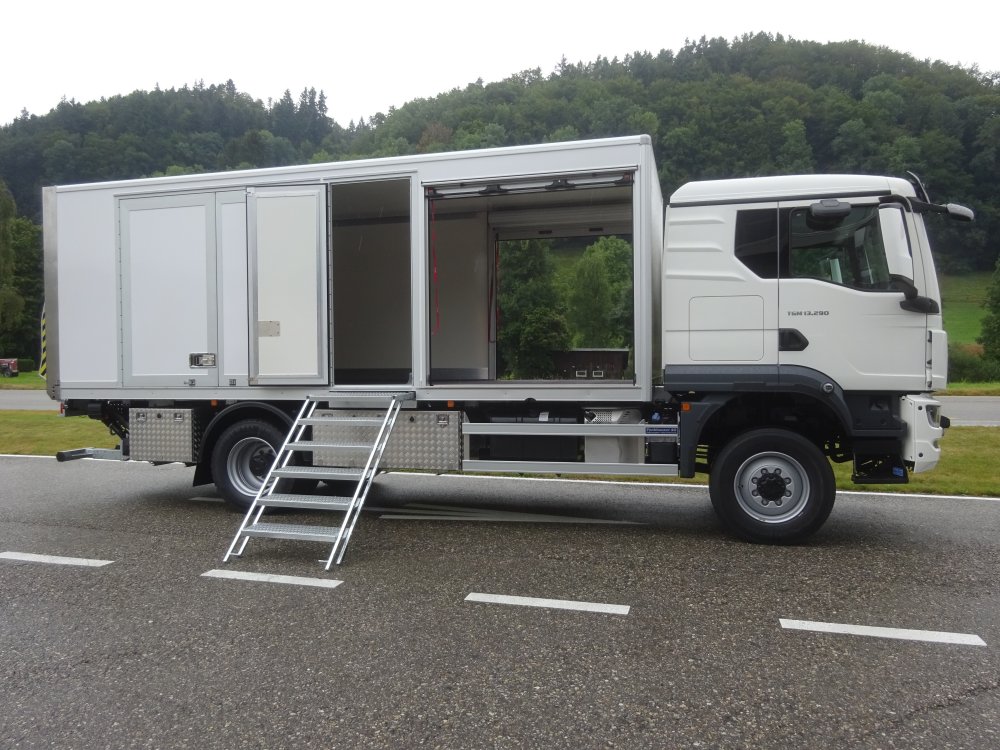

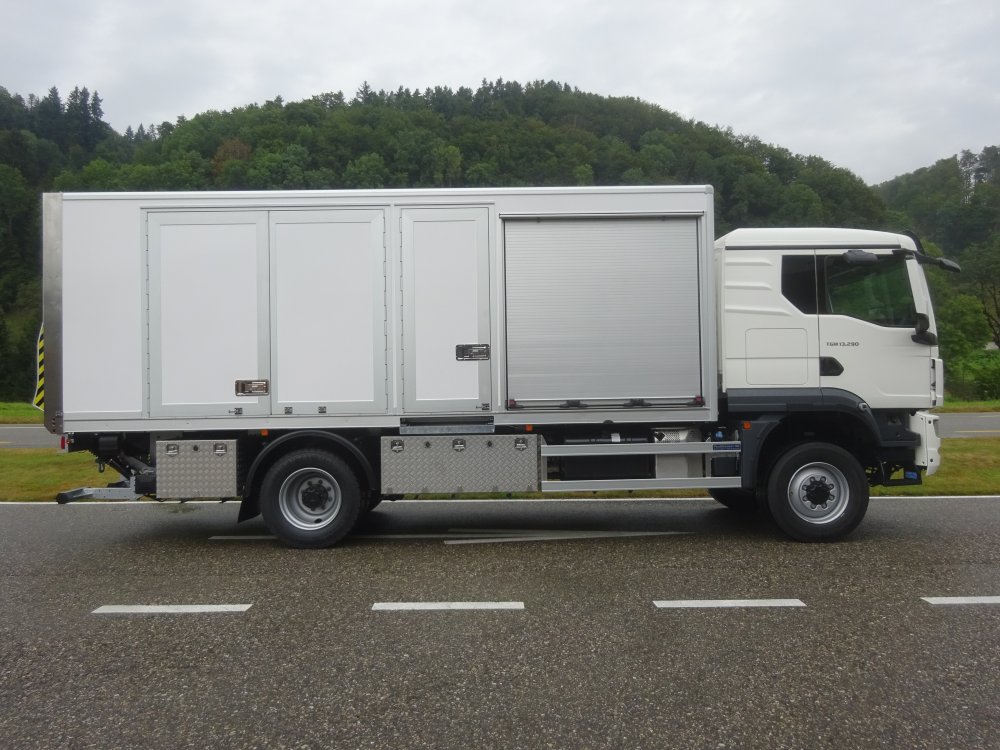

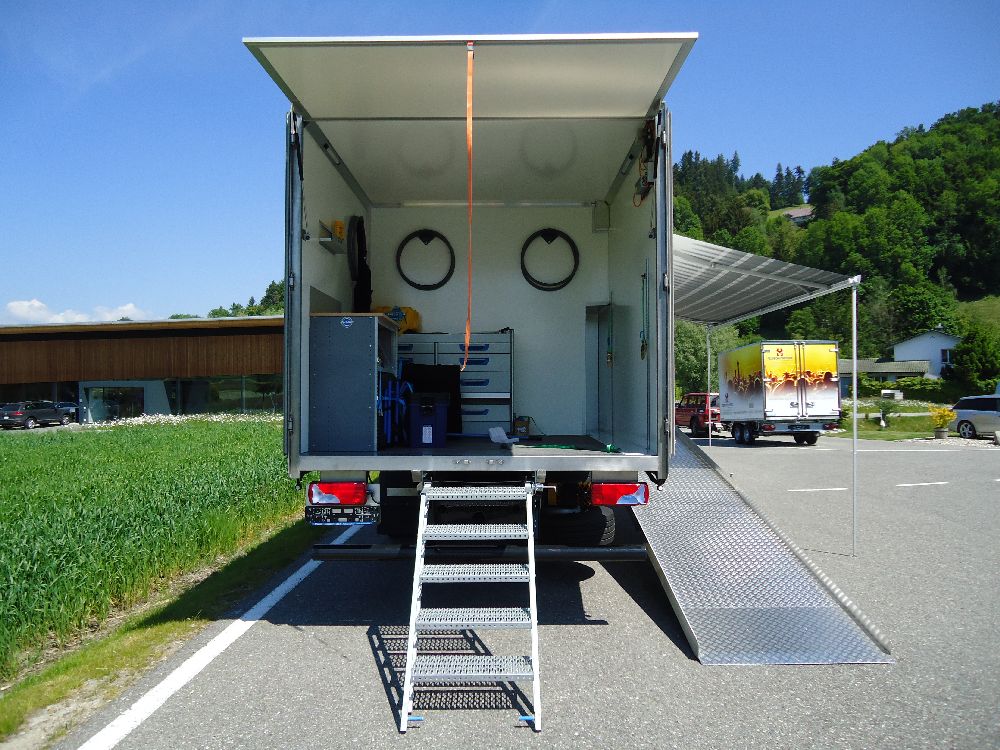

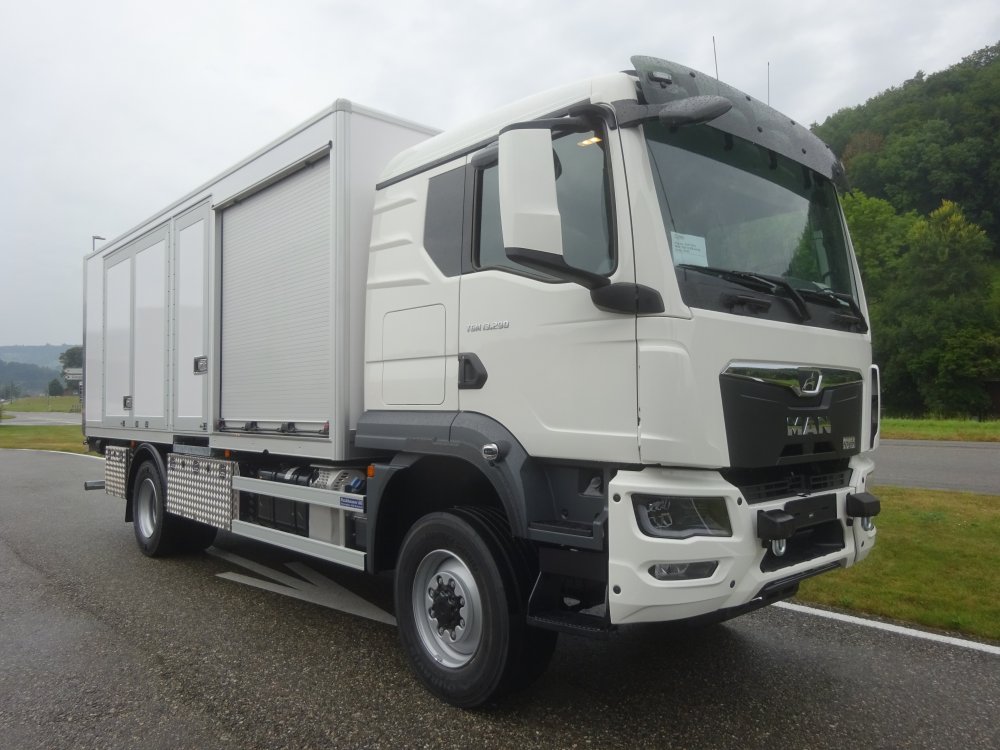

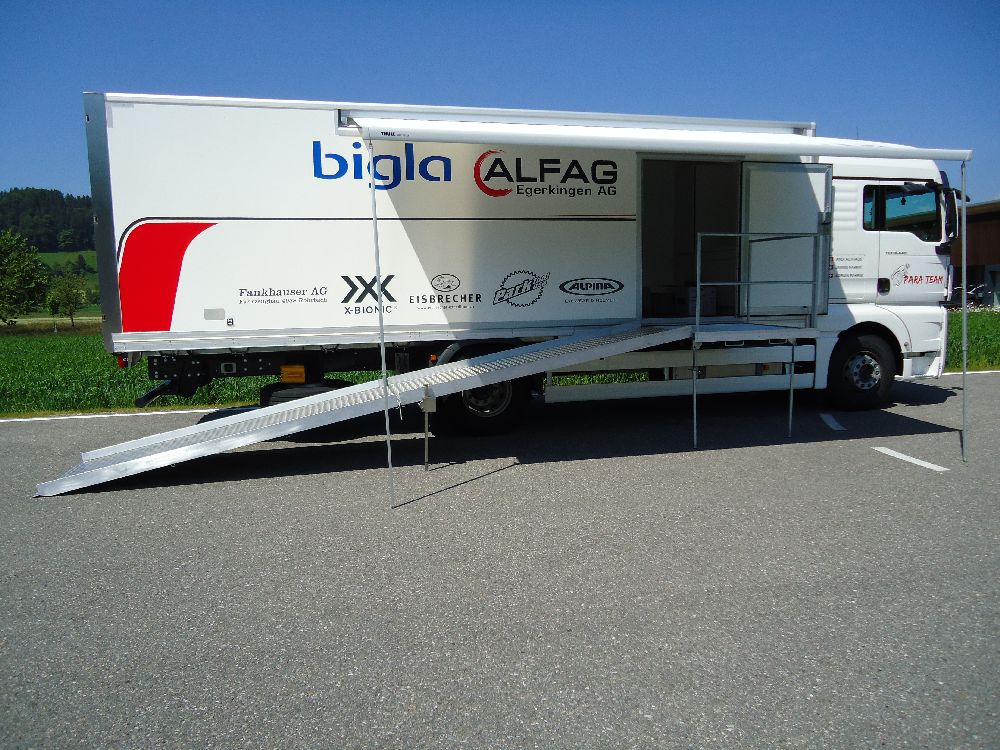

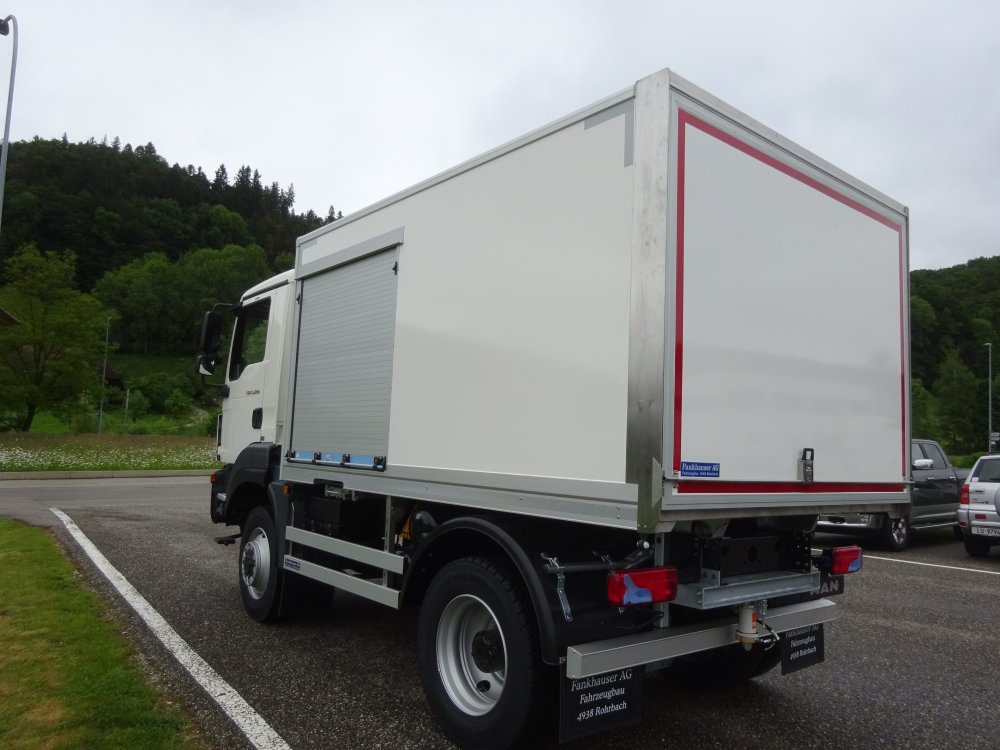

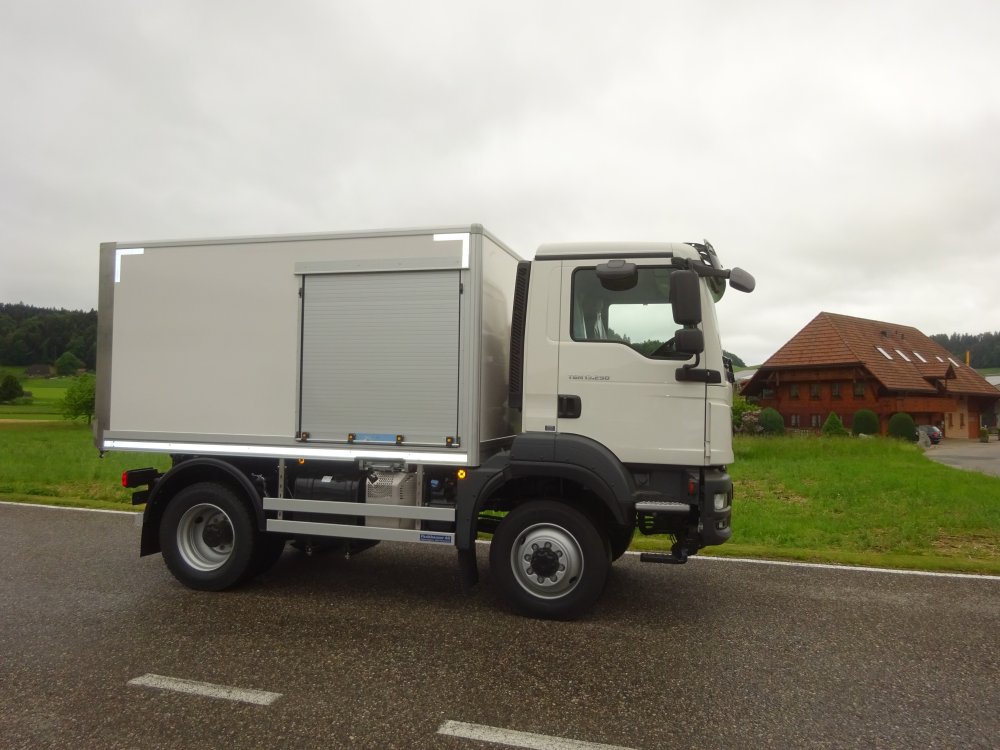

Produzierte & Ausgelieferte Projekte
